Inplant 管網模擬分析軟件

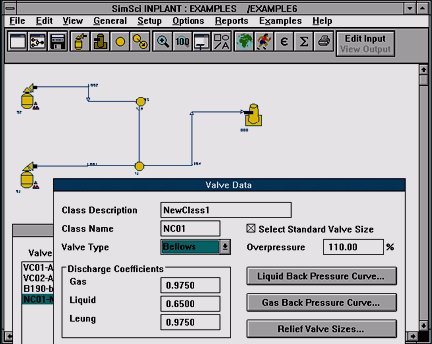

INPLANT 程序是嚴格、穩態模擬程序，用來設計、核算和分析裝置管線系統。利用INPLANT 程序的Microsoft Windows 界面，裝置工程師能很快核算分析裝置管線系統的安全性。工程師還可以用該程序設計新管線系統或修改各種現有系統。應用范圍從簡單、單管設計和核算到大型、多相流體管線網絡，包括象不同環境下熱傳遞那樣的復雜、相互套入環路方面的研究。INPLANT 程序還能解算泄壓系統問題涉及到的帶有單相或多相流體在高速或臨界流動下的換熱網絡。
（一）裝置廣泛應用
- 火炬泄壓網絡
- 容器降壓研究
- 負壓傳送管線
- 工藝配管
- 消防水網絡
- 公用工程分配系統
- 物流系統
- 單連接和泄壓系統管線設計計算
（二）嚴格計算功能
- SIMSCI 標準的、經工業證明了的熱力學和物性方法數據庫
- 內置庫有1450 個組分?jǐn)?shù)據
- 壓降計算方法綜合數據庫，包括專門為高速流體系統開發的方法
- 詳細的熱傳遞計算，包括模擬在各種環境介質中的多絕緣層
- 聯立的、一段一段的、壓降和傳熱計算方法
- 模擬單相態和多相態流體
- 流體可按組成基準或非組成基準定義
（三）軟管系統定義
- 內置的管件和工藝設備模型庫
- 在任何配置中，包括環路結合有單管線連接管線管網
- 在開頭或后續選擇定義流率或壓力 Optional flow rate or pressure definitions at sources and sinks
- 工況研究能夠分析“如果什么”和修改研究?jī)?nèi)容
（四）泄壓系統
當在裝置設計或操作中有所改變時，用戶用INPLANT 程序快速、準確重新評估相應泄壓系統是否充足。該信息對于避免可能會危害裝置安全的緊急事故尤其必要。
該程序也可以準確計算所有類型的單相和多相泄壓系統所要求的背壓。背壓所要求的背壓高于最大容器核算壓力，該程序自動重新設計排放管線。它也會識別出尺寸不足的泄壓閥，并靈活更換正確的設計。
- 現有泄壓系統核算和設計的網絡算法
- 嚴格的臨界/聲音、流動壓力不連續模型
- 用API 和DIERS/HEM 方法設計泄壓閥
- 用戶定義用于標準或平衡波紋管設備的泄壓閥數據
- 設計工況，瞬間容器降壓模擬
- 全部的或已選擇的涉及到MATH 數和/或其它限制的設計
（五）工藝管線系統
用戶用INPLANT 程序可快速識別工藝管線系統中的水力學性能不良因素，并幫助找出解決辦法。
即使對于復雜的環路網絡，當聯立執行嚴格傳熱計算時，它也能解算壓降和能量平衡方程。管線能力、正確的管線尺寸、環路中的流體分布、要求的泵和壓縮機規格、傳熱效率、Joule-Thomson 效率、管線內部流動方式、氣體和液體速度、在三通閥處的預先相分離都可以準確地確定。
（六）公用工程管線系統
INPLANT 程序?qū)ｉT(mén)設計了嚴格解算帶有混合邊界條件的環路網絡。用戶用這些先進的功能很容易監視裝置中的所有工藝管線性能。
用INPLANT 程序，用戶能夠計算冷卻水、蒸汽、潤滑油和空氣系統的流體分布情況。給定入口壓力，該程序能準確計算出口壓力和流率，給定預期的出口壓力和流率，該程序可計算所需的入口壓力。
- 組分庫
- 不需要輸入組分熱力學數據和物性數據。內置有1450 多個組分的詳盡數據庫。該程序還收集了大多數工業情況所遇見的非標準應用的壓降計算方法。
- INPLANT 程序的設備綜合表包括各種類型的配件如彎頭、三通，還有泵、壓縮機、加熱器、冷卻器、計量器、調節器等等。
- 功能
- 無論是看單管線運行，還是復雜網絡，無論是在石油、化工，還是無機化學工業，INPLANT程序都是幫你理解和解決流體問題必不可少的工具。來自程序的結果是與來自PRO/II 過程模擬程序的結果相一致的。同時，他們提供了一套廣泛一致的模擬，能滿足你模擬需求。
- 完全兼容性
- INPLANT 程序設計成為在你的計算機上選擇從PC 到 UNIX 工作站運行的首選。PC 版本設計有友好的圖形用戶界面，具有快速、方便輸入，還能輸出圖形和報告，圖形和報告可根據用戶要求定制。在PC 上生成的輸入文件能傳送到其它平臺進行執行。
