Aspen Shell & Tube Exchanger

      通過對換熱器的優化設計，提高換熱器的投資回報率和生產運行效率

       Aspen Shell & Tube Exchanger 用于管殼式換熱器的詳細模擬和優化設計，是傳熱動力學模擬、設計軟件。中油奧特科技有限公司自2003年起即負責 Aspen Shell & Tube Exchanger 軟件在國內的推廣和銷售，全面負責 Aspen Shell & Tube Exchanger 軟件在中國的推廣、培訓和技術支持。

The Challenge

       換熱設備的設計和核算換熱器效率是一個復雜的難題。在設計過程的每個方面都會存在不同需求下的多種工況，所以最好能用一個工具來使得整個工程綜合計算量起來較小。人工轉換信息可能會導致錯誤、工程延遲或者和工程不一致的現象。這就需要一個完整的解決方案提供一個仿真優化設計來解決不同需求下的多種工況，來提高計算效率。

Aspen Shell & Tube Exchanger: 主要特點

• 擁有所有的 TEMA 標準殼體和封頭類型
• 支持雙管和多管束換熱器
• 支持與 Koch Heat Transfer 螺旋式換熱器模擬接口
• 交互式自定義管束布置圖
• 可模擬光管、低翅片管或徑向翅片管
• 具有普通管側和殼側強化方法
• 折流板形式：單弓形折流板換熱器、雙弓形折流板換熱器、弓形區不排管折流板換熱器 、折流桿換熱器、無遮罩換熱器
• 可正確處理液液兩相流體
• 基于 ASME 機械設計標準，使得 尺寸、成本費用和重量更精確
• 單位制：SI、metric、US 和用戶自定義的單位制
• 預算成本費用，可自定義添加屬于自己的人工時和材料費用
• 有 EN、JIS、ASME和AFNOR材料數據庫

The AspenTech Solution

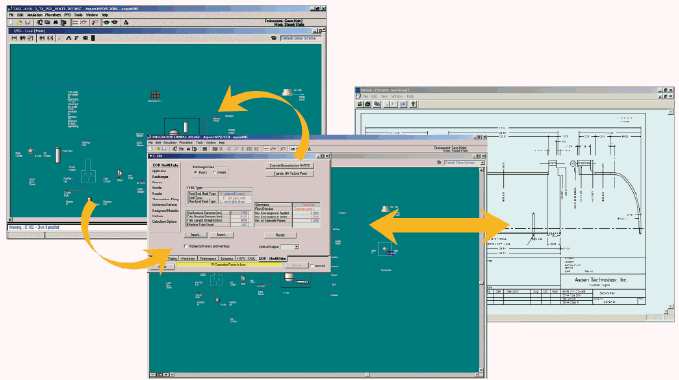

       Aspen Shell & Tube Exchanger 能夠為用戶提供較優化的管殼式換熱器解決方案。使用 Aspen Shell & Tube Exchanger 軟件，用戶可以對管殼式換熱器進行設計、核算和模擬。 ASPENTECH 通過技術手段將工藝流程模擬軟件和換熱器模擬計算軟件進行整合，大大降低由于人工輸入導致的數據在軟件間的傳輸錯誤，保證數據的一致性，可以減少誤操作。

       在整個過程中，與 Aspen Plus 和Aspen HYSYS 高效整合計算，確保工程師能夠嚴格模擬換熱器的結構。與 Aspen Shell & Tube Mechanical 機械分析軟件有雙向接口，這樣就確保了工程師在滿足熱和機械設計約束條件下有效的找到相對優化的設計。詳細設計確保當出現可能的操作問題，諸如涉及流速、管子震動、壓降和溫度問題時，換熱器有足夠的換熱面積。

       支持三大流體物性包，在過程模擬和 Aspen Shell & Tube Exchanger 軟件之間可以自動轉換流體屬性信息。

Wide Range of Applications

       Shell & Tube Exchanger軟件包含三種主要物性數據庫: 化工行業標準Aspen Properties、油氣加工領域的物性數據庫Aspen COMThermo以及 Aspen B-JAC標準物性數據庫。總計包括超過 15,000種組分以及30多種行業標準的VLE方法和混合規則。 Aspen Shell & Tube Exchanger 支持所有殼體和管子類型的設計，包括雙管換熱器，多管束雙殼式換熱器



       Product integration allows you to optimize and evaluate the performance of your heat exchangers within a plant as well as validate your thermal and mechanical equipment designs.

Output

       Aspen Shell & Tube Exchanger 可以使用 Windows 環境下的強大工具，允許用戶自定義開發換熱器詳細的幾何尺寸和性能。另外， Aspen Shell & Tube Exchanger 支持和 Microsoft Excel 軟件的拖拽接口，就像和其他軟件有接口一樣可進行信息傳遞。

Thermal output includes:

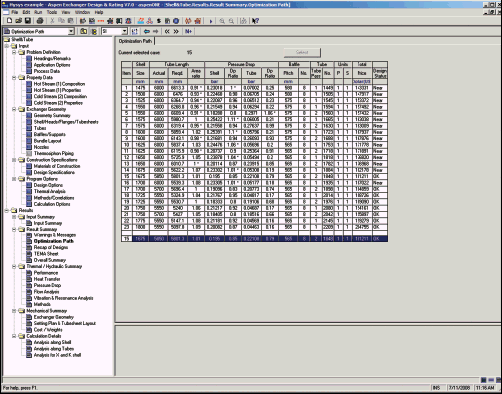

• 多種方案的選擇
• 警告和錯誤報告，提醒可能出現的操作問題
• 完整的 TEMA 數據表
• 管束排列優化圖
• 綜合輸出報告
• 震動分析報告（ Aspen Exchanger Design and Rating proprietary & TEMA methods ）
• 圖形化的結果報告
• 熱虹吸式換熱器的穩定性檢查和流型評估

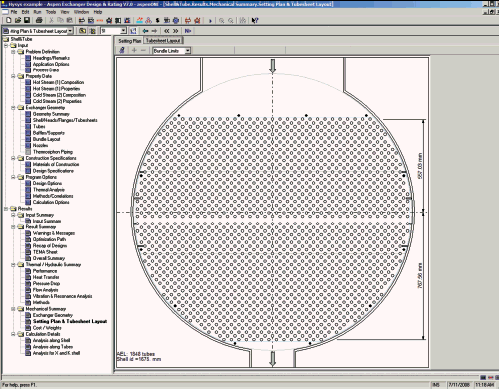

 交互式管板布置
