ProStructures 三維結構建模軟件

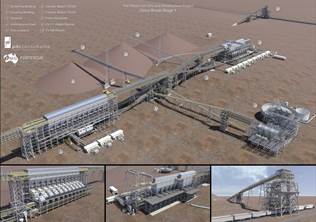

作為ProStructures軟件的重要模塊，ProSteel是基于MicroStation平臺開發的專業三維鋼結構建模、繪圖及深化加工的軟件系統。用戶可以在ProSteel軟件中方便地建立各種鋼結構的三維模型，并由系統自動生成施工圖、加工詳圖和材料表。ProSteel提供了豐富的數據接口，可以連接結構計算軟件、數控機床、鋼結構生產計劃和管理軟件。中油奧特科技有限公司負責ProStructures軟件在中國的推廣和銷售。

ProSteel技術特點

1. 軟件界面和基本操作

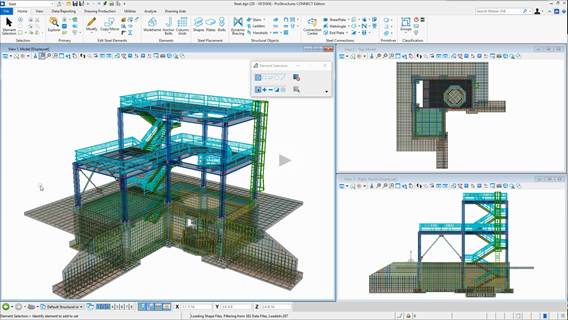

ProSteel可以幫助用戶輕松完成三維實體建模；樓梯、桁架、檁條系統自動生成單元；智能化節點自動連接；模擬碰撞檢測；組件、零件自動編號；自動生成生產圖紙（平、立面布置圖，組件圖，零件圖，剖面圖，節點詳圖等）；自動生成各種報表（材料表、螺栓統計表、生產管制表等）；PDF, EXCEL, HTML等多格式輸出；數控機床數據接口及國內外多種軟件接口。

2. 型鋼和自定義截面及螺栓

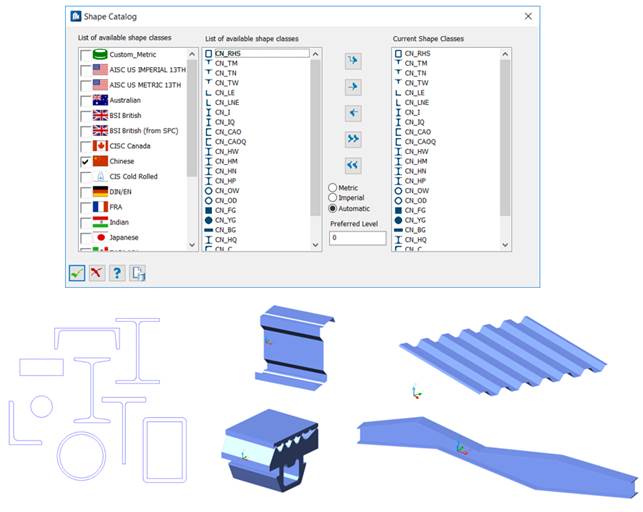

ProSteel擁有30多個系列、1800多種標準截面。 這些標準截面的數據都存放在統一的數據庫中，用戶可以方便地擴充數據庫，插入自定義的截面尺寸，或者添加新的截面形式。ProSteel允許用戶通過截面輪廓線和其他參數來自定義復雜的截面形式，并且可以保存在單獨的數據庫中。自定義截面庫的使用方法與操作標準截面庫相同。用戶還可以把幾個標準或特殊截面組合起來構成一個新的截面。新的組合截面構件本身是一個實體，即所有的操作如延長、截斷等，對組合截面中所有的單個截面都產生作用。節點連接中的螺栓都是自動生成的。螺栓參數如螺栓種類、墊圈、間隙和其它必要的附件都可以調節。

3. 編輯工具

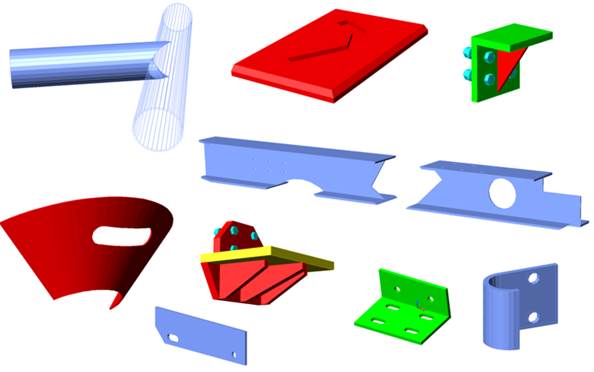

ProSteel可以對型鋼板件進行拷貝、移動、鏡像、克隆等常規編輯操作；可進行型鋼分割、鉆孔、自適應切割、斜切、鈍化轉角、添加螺栓、開槽等加工操作；可在指定位置添加各種形狀的加勁肋；可選擇構件和方向確定構件坐標系，便于進行細部操作。軟件還允許用戶生成任意形狀的多邊形板。幾何形狀可以從已有的閉合多邊形導入，并可以通過布爾運算來實現板形的改變。用戶可以對板添加加工特征，系統支持對板的角點編輯、切割、斜切、開孔、改變厚度等。

4. 自動節點連接

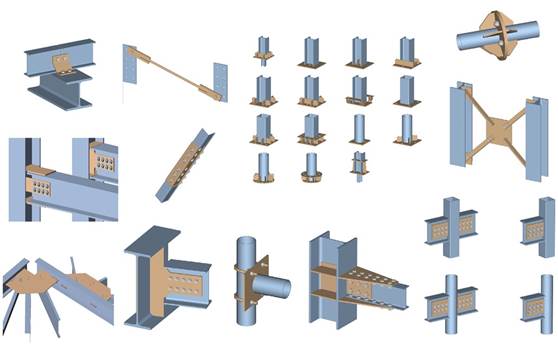

ProSteel選擇節點類型和連接構件后即可生成節點。允許用戶設置和調整節點參數，包含通用的端板連接、底板連接、角鋼連接、拼接連接、加腋連接、支撐連接、檁條連接等類型。包括國外的常用節點類型和中國《多、高層民用建筑鋼結構節點構造詳圖》16SG519圖集中常用的節點類型。常用節點可外掛節點參數庫，可根據構件截面信息自動篩選參數。軟件提供的編輯功能可協助用戶創建自己的節點類型。

5. 附屬結構參數化建模

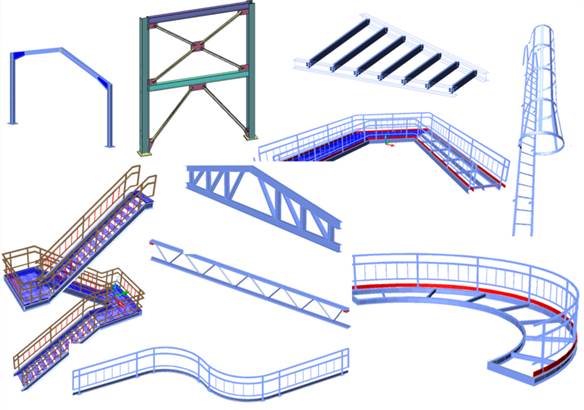

ProSteel提供了一種生成附屬構件的快捷方式。一些復雜而且重復率高的模型，如樓梯、欄桿、門式鋼架及其節點等，只需點擊幾下鼠標即可生成。子結構和附屬構件后期都可以進行參數化調整。

6. 自動生成2D圖紙

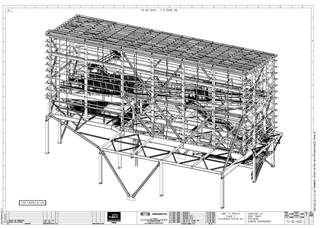

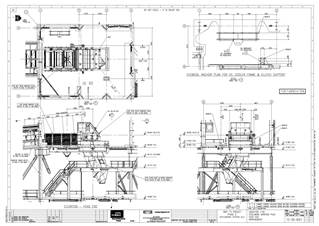

ProSteel可從三維模型中自動提取圖紙。自動智能添加螺栓標注、焊縫標注、材料表、尺寸、圖框等對象。

7. 自動生成材料表

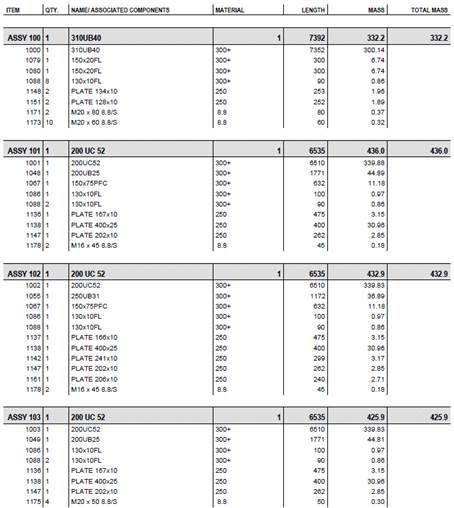

材料表的生成和處理是ProSteel的重要功能。系統自動生成標準數據庫文件。除了可以使用各種類型、大小的字體選項以外，還可以在材料表中包含各種圖標文件。材料表表項的排列可以有不同的排序方式。用戶可以通過過濾方式在材料表中略去部分表項，還可以匯總多張圖紙的構件生成統一的材料表。
